水輪發電機組是水電站的核心設備，其定子溫度監測是保證發電機高性能工作的關鍵。為了實時監測水輪發電機是否工作正常，監測水輪發電機定子的溫度就是必要的手段，水輪發電機定子埋設的溫度測量溫度傳感器。電機溫升是電機潛在的安全隱患，但由于電機結構原因，電機內部實際的溫升無法直接測量。因此，在實際運行過程中，有必要研究電機內部全域的溫度及溫升規律，分析各個部件的最高溫升是否在電機絕緣材料的最大容忍濕升范圍之內，以避免當電機在不同工況下運行時，電機溫升對電機、對水泵電機機組乃至對整個電力工程的安全穩定運行造成惡劣影響。

水輪發電機組的定子部分是整個機組的核心部件，在機組運行時，對定子線棒、上尺壓板進行溫度實時監測能較為準確的反映出發電機組運行時定子線棒的運行狀態，及時發現運行故障。英諾科技提供水電站發電機定子線棒，定子鐵芯，上下端壓指，匯流環及母線輸出端子光纖測溫，圓管母線內部熱點光纖測溫，勵磁干變繞組和油變繞組光纖測溫，開關柜觸頭光纖測溫，轉子磁極，阻尼條，集電環光纖測溫傳感在線監測系統。水輪發電機定子溫度測點的優化布置方式，可以克服現有測點模式無法準確描述定子發熱的整體情況，易形成監測盲區等問題，有效地提高監測水平，更好的實現發電機定子的狀態監測。

發電機熒光光纖測溫技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83846499

熒光光纖測溫系統在定子繞組的線棒的插槽和繞組端部都安裝了光纖溫度傳感器，光纖溫度傳感器具有的耐高壓、抗電磁干擾和耐高溫的特性，能夠適用于這種測量。已安裝光纖溫度傳感器的位置，光纖溫度傳感器安裝在定子繞組線棒的上、 中和下部，用來測量溫度分布和定子繞組線棒中的最高溫度。

電機熒光光纖測溫系統特點

光纖末端探頭貼在被測體表面測量溫度

測溫光纖對電磁場干擾免疫

對高壓絕緣、防燃防爆

單點測溫、數字信號輸出

光纖探頭小，可定制

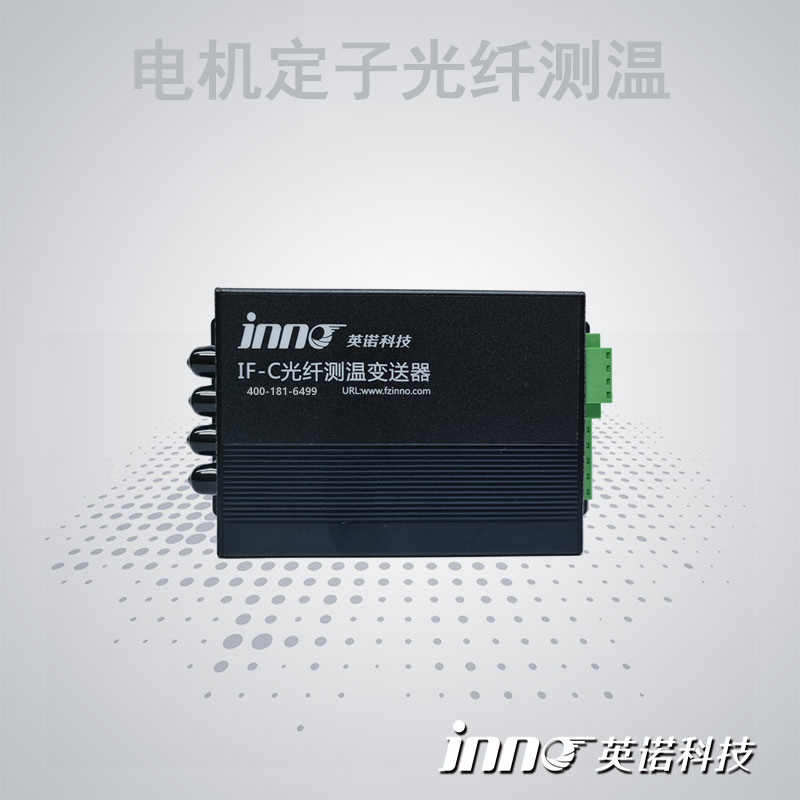

變送器小巧、安裝簡便

撥碼開關，可直接設置通訊地址

熒光光纖探頭

發電機的溫度測量方法有用熒光光纖測量繞組的平均溫度, 用熒光光纖測量定子繞組和鐵芯的溫度 ,直接測量定子繞組銅溫 ,在發電機定子鐵芯端部埋設光纖測溫傳感器測量溫度。直接測量發電機定子繞組的銅導體溫度,可以免除絕緣溫降的影響, 使測量的溫度更加準確,還可以了解發電機繞組內部的溫度分布情況。 光纖測溫可以實際監測水輪發電機定子繞組端部外表面、定子繞組匯流排、定子繞組銅線溫度現場實測情況。
